抑制振荡的RC吸收电路的参数设计

http://www.dykf.com  2004-8-10  电源开发网

★★★

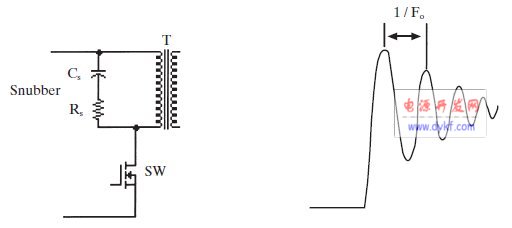

对于抑制振荡的RC吸收电路的参数，电源开发网提供的经验设计步骤如下： ①  测量未接吸收电路时振荡频率。 ②  将高频电容(陶瓷电容或薄膜电容)跨接在变压器一次绕组、整流管或要吸收的器件上。确定电容的值使振周期是原来周期的三倍。 ③  与电容串联的电阻值大约是：                               有很多R和C的组合可以产生满意的波形，但上述R和C的值应该产生最少损耗和最有效的值。如果改变这些值，越大的电阻和越小的电容产生越小的损耗。
