5）忽略半导体器件的电压降和寄生电容；
6）忽略Dr及其它二极管的反向恢复时间。

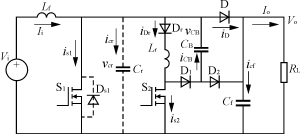

设初始状态为：S1及S2均为关断状态，输出整流二极管D处于导通状态。is1=0，is2=0，iD=Ii，vCr=Vo，vCB=0。电路在稳态时，每个开关周期的工作过程可分为7个模态，相应的主要波形如图3所示。
图 3 工 作 过 程 波 形
模态1(t0－t2) 在t0时刻，S2导通，iD线性下降，is2线性上升，在t1时刻，is2上升到Ii，iD下降到0，随后is2继续上升，iD反向通过恢复电流，直到t2时刻，iD达到最大反向恢复电流－Irr，这时流过S2和Lr的电流为Ii＋Irr，该模态结束；
模态2(t2－t3) 在t2时刻，D关断，Lr，Cr开始谐振，直到Cr放电到0，转到模态3；
模态3(t3－t4) 在t3时刻，Ds1自然导通，为S1创造ZVS条件；
模态4(t4－t5) 在t4时刻，在零电压下导通S1和关断S2，D1导通，Lr，CB开始谐振，直到iLr=0，该模态结束；
模态5(t5－t6) 该模态类似于普通PWM Boost变换器的开通状态；
模态6(t6－t7) 在t6时刻，S1关断，输入电流Ii给电容Cr充电，同时CB放电，直到VCr=Vo，该模态结束；
模态7(t7－t8) 该模态类似于普通PWM Boost变换器的关断状态，直到t8时刻，进入下一个开关周期。
可见，该拓扑结构实现了S1和D在零电压下导通和关断，S2在零电流下导通和零电压下关断，两个开关管都是软通断，克服了普通ZVT-PWM变换器的辅助开关管为硬通断的缺点，减少了关断损耗。
2.3 改进拓扑之二
图4所示为文献[6]中提出的另一种新颖的ZVT-PWM变换器拓扑。与图1的普通ZVT-PWM变换器相比，该改进的拓扑只是在辅助谐振网络增加了一个电容，少了一个二极管。以下对其工作过程进行分析。

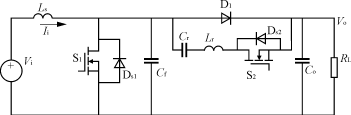

图4 改 进 的ZVT- PWM变 换 器 拓 扑 之 二
在分析中的假定与2.2基本相同，并设初始状态为：uCf=uCr=Vo，iCr=0，iD1=Ii，则电路在稳态时，每个开关周期可划分为7个模态，相应的主要波形如图5所示。
图5 工 作 过 程 波 形
模态1(t1－t2) 在t1时刻，S2开通，Lr，Cr开始谐振，iLr谐振上升，直到iLr=Ii，该模态结束；
模态2(t2－t3) 在t2时刻，D1自然关断，Cf，Cr，Lr与输出负载RL构成谐振回路，直到Cf放电到0，转到模态3；
模态3(t3－t4) 在t3时刻，Cr，Lr通过Ds1，S2和RL构成谐振回路，使Lr中的电流继续减小；
模态4(t4－t5) 在t4时刻，iLr=Ii，S1导通，Ds1关断，此阶段中，Lr，Cr通过S2，S1和RL构成谐振回路，使Lr中的电流继续减小；
模态5(t5－t7) 在t5时刻，iLr=0，在输出电容Co的作用下，Lr，Cr通过Ds2，S1反向谐振，Lr中的电流反向，S2自行关断；
模态6(t7－t8) 该模态类似于普通PWM Boost变换器的开通状态，输入电源通过S1给Ls充电；
模态7(t8－t9) 在t8时刻，S1关断，输入电流Ii给电容Cf充电，该模态类似于普通PWM Boost变换器的关断状态，直到进入下一周期。
可见，该拓扑结构实现了S1在ZVS条件下通断，S2在零电压、零电流的条件下关断与开通，两个开关管都是软通断，改善了开关环境，克服了普通ZVT-PWM变换器的辅助开关管为硬开关的缺点，减小了关断损耗。
2.4 改进拓扑之三
图6所示为文献[7]提出的另一种改进的ZVT-PWM变换器拓扑。与图1的普通ZVT-PWM变换器相比，该改进的拓扑只是在辅助谐振网络增加了一个电感、一个二极管和一个电容。其工作原理的分析与前面的基本相似，具体分析可以参考文献[7]。从中可知，主开关管S1在零电压下开通和关断，辅助开关管S2在零电流下开通和关断，从而也克服了普通的ZVT-PWM变换器辅助开关管为硬开关的缺点，减小了开关损耗，实现了两个开关都是软开关。

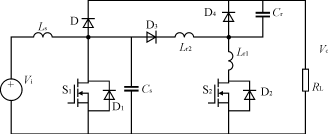

图 6 改 进 的ZVT- PWM变 换 器 拓 扑 之 三
3 ZCT-PWM变换器
3.1 普通的ZCT-PWM变换器
ZVT-PWM变换器能实现在ZVS下开通，消除导通损耗，但却不能有效地减小关断损耗。而普通的ZCT-PWM变换器[8]，如图7所示，则能实现主开关在ZCS下关断，消除关断损耗。然而，其辅助开关仍然是硬开关，而且，其输出整流二极管存在严重的反向恢复问题，导致大的导通损耗。虽然通过改变控制策略，使辅助开关导通时间更长一些，可以实现辅助开关管在ZCS下关断，但辅助开关管的峰值电流将较大。
图7 普 通 的ZCT- PWM变 换 器
3.2 改进拓扑之一
文献[9]提出了一种改进的ZCT-PWM变换器。该改进的拓扑只是将谐振网络的辅助开关管Sa和嵌位二极管Dc交换位置，能实现所有的开关管在ZCS下通断，并减小了Sa的峰值电流。但它的整流二极管D仍存在严重的反向恢复问题。
3.3 改进拓扑之二
文献[10]介绍了一种新颖的ZCT-PWM变换器，它 很 好 地 解 决 了 以 上 所 提 到 的 各 项 缺 点 ， 如 图8所 示 。 与 图 7的 普 通ZCT-PWM变 换 器 相 比 ， 该 改 进 的 拓 扑 在 元 器 件 数 量 方 面 没 有 增 减 ， 只 是 改 变 了 组 合 方 式 ， 但 同 时 实 现 了 主 开 关 管 S和 辅 助 开 关 管Sa的 软 通 断 ， 并 解 决 了 输 出 整 流 二 极 管 D严 重 的 反 向 恢 复 问 题 。 以 下 对 其 工 作 过 程 进 行 分 析 。
图8 改进的ZCT-PWM变换器
在分析中的假定与2.2基本相同，并设初始状态为：S及Sa均为关断状态，D处于导通状态。iD=iLr=Ii，vCr=Vo，则电路在稳态时，每个开关周期可划分为8个模态，相应的主要波形如图9所示。
图 9 工 作 波 形 图
模态1(t0－t1) 在t0时刻，S开通，iLr，iD线性下降，直到iD=iLr=0，D关断，该模态结束；
模态2(t1－t2) 该模态类似于普通PWM Boost变换器的开通状态；
模态3(t2－t3) 在t2时刻，Sa开通，Cr，Lr开始谐振，经过半个谐振周期，vCr=－Vo；
模态4(t3－t4) 在t3时刻，Da导通，Sa关断，Cr，Lr继续谐振，iLr反向增大，直到iLr=Ii，is=0，该模态结束；
模态5(t4－t5) 在t4时刻，主开关管S的反向二极管导通；
模态6(t5－t6) 在t5时刻，主开关管S关断；
模态7(t6－t7) 在t6时刻，恒流源Ii给Cr充电，直到vCr=Vo，D导通，该模态结束；
模态8(t7－t8) 该模态类似于普通PWM Boost变换器的关断状态，直到t8时刻，一个开关周期结束。
可见，该拓扑实现了所有开关管和输出整流二极管D都在较小的di/dt下软开通，在ZCS下关断，而且在主开关管S上没有附加的电流应力和导通损耗，大大减小了输出整流二极管的反向恢复电流。
4 ZCZVT-PWM变换器
近些年，一些电力电子研究中心的工程师们正尽力寻求一种最优化的软开关技术，即用尽量少的辅助元器件，实现功率半导体器件同时在零电压和零电流下转换，综合ZVT-PWM变换器和ZCT-PWM变换器的优点，进一步完善零转换条件。文献[11]所介绍一种新颖的ZCZVT-PWM变换器，就能实现主开关管同时在零电压和零电流下转换，如图10所示。以下对其工作过程进行分析。

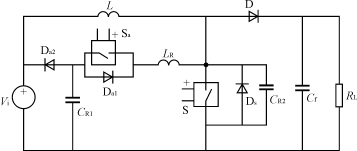

图10 ZCZVT-PWM变 换 器
在分析中的假定与2.2基本相同，并设初始状态为：主功率开关管S及辅助开关管Sa均为关断状态，输出整流二极管D处于导通状态，vCR2=Vo，则电路在稳态时，每个开关周期可划分为13个模态，相应的主要波形如图11所示。
图 11 工 作 过 程 波 形 图
模态1(t1－t2) 在t1时刻，Sa开通，CR1，LR谐振，iLR，vCR1均增加，直到vCR1=Vi，该模态结束；
模态2(t2－t3) 在t2时刻，Da2导通，iLR继续增加，直到iLR=Ii，此时D自然关断；
模态3(t3－t4) CR2，LR谐振，vCR2减小，iLR继续增加，直到vCR2=0；
模态4(t4－t5) 在t4时刻，Ds导通，LR释放能量，iLR减小，直到iLR=Ii，该模态结束；
模态5(t5－t6) 在t5时刻，S导通，当LR完全释放能量时，iLR=0，is=Ii，该模态结束；
模态6(t6－t7) CR1，LR通过S和Da1开始半周期谐振，此时关断Sa；
模态7(t7－t8) 该阶段与普通Boost PWM变换器的开通状态一样；
模态8(t8－t9) 在t8时刻，Sa开通，CR1，LR谐振，iLR增加，is下降，直到iLR=Ii，is=0；
模态9(t9－t10) 在t9时刻，Ds导通，S关断，当iLR再次达到Ii，Ds关断,该模态结束；
模态10(t10－t11) 在t10时刻，CR2，CR1，LR谐振，直到uCR1=Vi，Da2导通；
模态11(t11－t12) 在t11时刻，CR2，LR继续谐振，直到iLR=0，Da1开通，Da2关断；
模态12(t12－t13) 在t12时刻，CR2，CR1，LR谐振，当iLR再次达到iLR=0时，Da1关断，此时关断Sa，该模态结束；
模态13(t13－t14) 输入电流Ii给CR2充电，vC2线性增加到Vo，此时D导通，进入下一个周期。
可见，该拓扑结构实现了主开关管S同时在零电压和零电流条件下开通和关断，辅助开关管Sa在零电流条件下开通，零电压和零电流条件下关断，输出整流二极管D在零电压下转换，从而既综合了ZVT-PWM变换器和ZCT-PWM变换器的优点，又克服了它们各自的缺点，大大减小了开关损耗。
5 结语
零转换PWMDC/DC变换器是低电压（电流）应力、高效率的变换器，但传统的零转换PWMDC/DC变换器仍存在一些问题。为了解决这些问题，人们提出了许多新的改进拓扑。本文对三种改进的ZVT-PWM变换器、一种改进的ZCT-PWM，以及一种新颖的ZCZVT-PWM作了详细介绍和分析。这几个改进的拓扑都实现了所有开关管的软通断，进一步减小了开关损耗，效率大为提高，很值得进一步研究和完善。
