高速数字光电耦合器HCPL-260L/060L及其应用
http://www.dykf.com  2008-10-26  电源开发网           ★★★

1 概述

现在,越来越多的产品向高速化、小型化、便携式、低功耗方向发展,电源电压仅有3.3V甚至更低的系统也正在蓬勃发展中,作为信号隔离的关系器件——光电耦合器,也必须使用相应的产品与之相适应。美国安捷伦科技有限公司(Agilent Technologies)生产的HCPL-262L/060L是与LVTTL/LVCMOS兼容的高速数字电耦合器,其速度可达15MBd。该器件的输入端是GaAsP材料LED,输出端是高增益信电极开路肖特基钳位晶体管,该器件同时具有输出使能控制。它的内部屏蔽结构可保证最小5kV/μs的共模瞬态抗扰度。HCPL-262L/060L可广泛应用于高速数字逻辑接口、计算机外设接口、输入/输出缓存、A/D,D/A转换数字隔离、线路接收器以及开关电源等方面。HCPL-260L/060L的主要特点如下:

*低功耗;

*速率高达15MBd;

*输入电流可低至5mA;

*电源电压范围为2.7~3.3V;

*带选通输出功能;

*扇出系数为5个TTL负载;

*可在-40℃~85℃温度范围内无故障运行;

*已通过UL,CSA,VDE0884安全认证;

*HCPL-260L使用8脚DIP封装;HCPL-060L使用SO-8封装。

2 引脚功能及内部结构

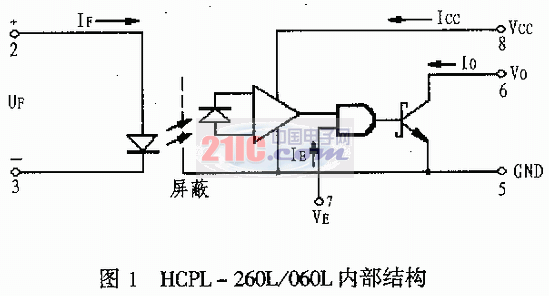

图1是HCPL-260L/060L的引脚及内部结构图,表1为其引脚功能说明,表2为正逻辑真值表。

表1 引脚名称及功能说明

引脚号 引脚名称 功  能
1 NC 空引脚
2 ANODE 输入正
3 CATHODE 输入负
4 NC 空引脚
5 GND
6 VO(OUTPUT) 输出
7 VE(ENABLE) 输出使能
8 VCC 电源

表2 真值表

LED ENABLE OUTPUT
ON H L
L H
NC L
OFF H H
L H
NC H

3 应用设计

3.1 使用条件

为了保证器件可靠,使用时应按照表3所列条件进行设计。

表3 HCPL-260L/060L的使用条件

名  称 符  号 最小值 最大值 单  位
使用温度 TA -40 85
输入关态电流 IFL 0 250 μA
输入开态电流 IFH 5 20 mA
电源电压 VCC 2.7 3.3 V
低电平使能电压 VEL 0 0.8 V
高电平使能电压 VEH 2.0 Vcc V
输出端上拉电阻 RL 330 4k Ω

3.2 LVTTL接口电路

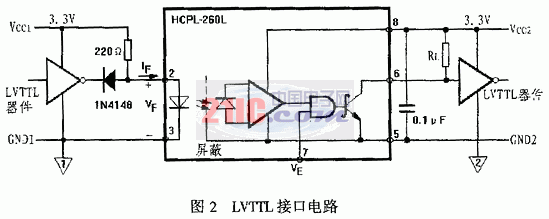

图2是HCPL-260L/060L和LVTTL器件的典型接口电路。图中,如果前级LVTTL器件是集电极开路输出,则二极管1N4148可不用。

    3.3 隔离的3.3V RS232接口电路

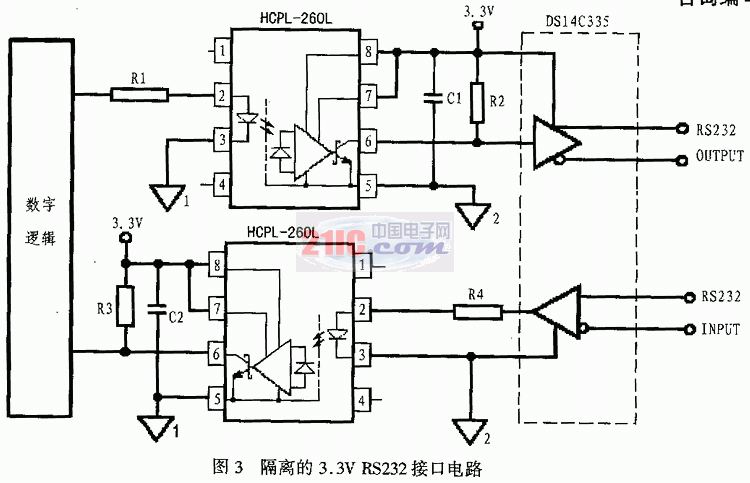

图3所示的RS232接口电路的信号传输速度可达15MBd,为了保证该电路具有较好的共模抑制特性,HCPL-260L/060L的LED驱动电流至少应为5mA,并应将第7脚VE接至第8脚Vcc。另外,DS14C335应使用另一组电源供电。其中C1、C2为0.1μF,R1~R4的参数可由表3中的参数决定。

图3 隔离的3.3V RS232接口电路

4 注意事项

首先,由于HCPL-260L/060L为静电敏感器件,因此,拿取和焊接时应采取静电防护措施。其次,在应用时,应在该器件第5脚和第8脚之间焊接一个0.1μF的瓷片电容,并且离光耦管脚应在10mm以内,以旁路电源噪声。为了获得较好的共模抑制特性,当不使用第7脚VE作输出使能信号端地,不要将其悬空,而应接Vcc端。在此基础上,如果想获得更好的共模抑制特性,还应将第1脚和第4脚连接到输入端的地。


来源:国外电子元器件  作者:刘文豫 任…  点击:  录入:admin
