由MC33374T／TV构成的15V／3.5A、52W开关电源的电路如图3所示。其交流输入电压u的允许变化范围是92V～276V。VD1～VD4为整流桥。初级保护电路由RC吸收电路（R2、C2）和钳位保护电路（VDZ、VD5）构成，能有效抑制高频变压器漏感产生的尖峰电压，保护MC33374内部的功率开关管不受 损坏。VDZ采用P6KE200A型瞬态电压抑制器（TVS），图中阻容元件R1、C3的序号空缺，根据需要亦可将R2、C2的串联电路，改成由R1(20 kΩ 、2 W)和C3（0.1 μ F、 400 V）并联后再串以超快恢复二极管，组成R、C、VD型保护电路。C5为UCC端的 旁路电容。SB为控制开关电源通、断状态的按键。VD6与C6组成反馈绕组输出端的高频整流滤波器。次级高频整流管采用MBR20100CT（20 A／100 V）型肖特基二极管。此管属于共阴对管，两个阴极在内部短接，使用时需将两个阳极在外部连通，作并联接法。 由C8、C11、L、C12和C13组成输出滤波电路。设计印制板时还可预先留出C9、C10的位置，以便由C8～C11这4只电容并联成滤波电 容，进而使L0减小到L0/4。

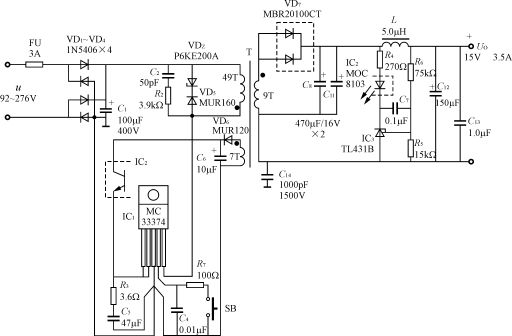

图3  由MC33374T/TV构成52W开关电源的电路

    由可调式精密并联稳压器<A class=ad_tag title=可调节精密并联稳压器 href="http://www.alldatasheet.cn target=_blank>TL431B构成外部误差放大器，它还与光耦合器MOC8103组成了光耦反馈电路。其稳压原理是当输出电压Uo发生波动时，经R5、R6分压后得到的取样电压就与TL431B中的2.5V基准电压进行比较，产生外部误差电压Ur′，再通过光耦合器使第2脚的反馈电流IFB产生相应的变化，并以此调节输出占空比，达到稳压目的。C14用来滤除由高频变压器初、次级耦合电容所造成的共模骚扰。C7为控制环路的补偿电容。
