主要特点
　　ESRD及ESRE两个系列的电解电容具有极好的高频特性，允许大的纹波电流，电容量允差±20％(精度为M级)，等效串联电阻ESR小，ESRD电容在100kHz时为10～45mΩ，ESRE电容在100kHz时低于10mΩ，400kHz、20℃时的阻抗为13mΩ到81mΩ，在使用温度范围内阻抗几乎不变，工作寿命长，小尺寸贴片式封装，ESRD的尺寸为7.3mm(长)×4.3mm(宽)×1.8mm(高)，而ESER系列的尺寸仅高度尺寸不同，高度为4.2mm，工作温度为-55℃～+105℃。

内部结构及外形
　　这两个系列电容器的内部结构如图1所示，用铝极做阳极，在下表面用电解工艺制成一层氧化铝绝缘层。采用高分子聚合物薄膜作为固态电解质，由碳衬底及镀银层作为阴极，外部用塑料封装。这种多层结构与铝电解电容器及固态钽电解电容器是不同的，在0.1MHz～10MHz频段有很好的特性。

　　该电容器的外形如图2所示，其外形及底面尺寸与某些钽电解电容器相同。顶面有横道的一端为阳极，顶面上有电容容量代码及耐压代码。容量代码的第一位、第二位表示电容量的基数，第三位表示几个零，例如220表示22μF，101表示100μF。有的在第二位用R，则R表示小数点，如4R7表示4.7μF。耐压代码为，D=2V，G=4V，J=6.3V，K=8V、B=12.5V、C=16V。

基本参数与特性
　　ESRD系列的基本参数如表1所示，ESER系列如表2所示。

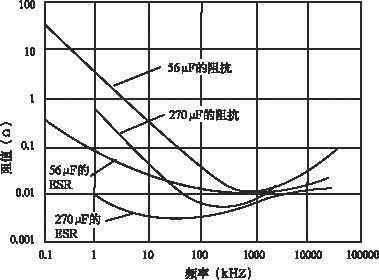

　　这两个系列电容器的典型特性曲线如图3、图4及图5所示。图3是56μF(ESRD系列)及270μF(ESRE系列)在不同频率时的阻抗值及ESR值。在100kHz～1MHz时，其阻抗及ESR值都很小，并且可以看出即使是56μF的电容量，在1MHz时，其ESR值与270μF的值相差并不多。

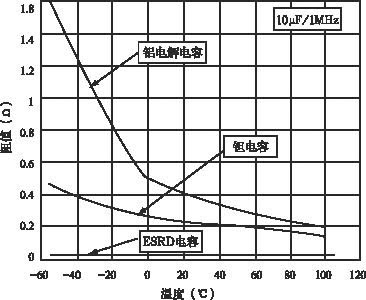

　　图4是三种不同的10μF电容器在温度变化时的阻抗变化情况，可以从图4中看出铝电解电容器在负温时阻抗变化较大，钽电容性能较好，而ESRD电容在-55℃～+105℃的温度范围内阻抗几乎不变，而且三种电容中ESRD型电容器的阻抗最小。
图5是在不同频率下100μF的钽电容、10μF及47μF的ESRD电容的ESR值的变化情况。由图可以看出，在1MHz时，10μF的ESRD电容的ESR值约为0.012Ω，而100μF的钽电容在1MHz时约为0.016Ω，二者的容量差10倍，这说明ESRD电容具有良好的高频性能。
表1 ESRD系列电容的基本参数

　　在DC/DC变换器电路或电荷泵电路中，低ESR值意味着更高的转换效率，在输出滤波电路中有更小的纹波电压。另外，小尺寸的电容器能减小电源体积，便于应用到便携式产品中。



应用及应用指南
　　这两个系列的电容器主要应用于主板旁路电容、DC/DC变换器、电源去耦、高频噪声抑制电路及便携式电子设备等。

　　在使用中可以在额定电压下连续工作，但不能超过额定电压使用，因此在选择时要留有余地。电容器在作平滑滤波时，由于它有ESR，因此在充电、放电过程中会产生热量而使温度上升，因此纹波电流也应小于表1及表2值。另外抑制纹波电流大小与频率有关，不同的频率其ESR值不同，不同频率时要乘一个倍数，如表3所示。另外，可以看出低频使用时的效果稍差。

　　这两个系列电容器有极性，有横道端为正极，不可接反。最大承受反压仅为10％额定电压，反向电压脉冲可达20％额定电压，超过该值会损坏电容器。可采用回流焊，其焊接特性如图6所示。也可用手工焊，但烙铁温度不能超过350℃，时间不超过10秒。
