OrCAD/PSpice9的暂态分析

黄康才

一、学习目的:

1、学习时域分析信号源的设置。
2、学习暂态分析(Transient Analysia)的设置。

二、练习步骤

1、绘出电路图,并存为ch2.OPJ

  信号源Vi参数设定:

参数名称
中文含义
参数值设定
VOFF
直流基准电压
1V
VAMPL
幅度电压
1V
FREQ
信号频率
1KHZ
2、暂态分析(Transient Analysia)

步骤一:设置暂态分析(Transient Analysia)参数

1、选择Pspice\New Simulation Profile或单击工具栏上的按钮,打开New Simulation对话框,在Neme栏中输入本仿真文件的名称TRAN。

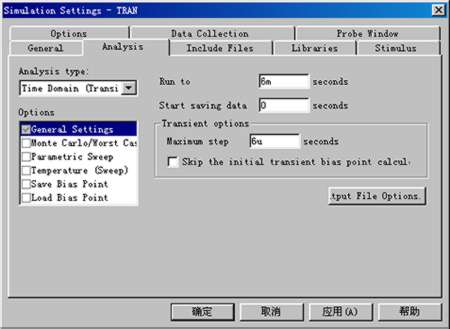

2、单击[Create]钮,出现Simulation Setting-TRAN对话框,并作如下设置:

2、暂态分析设置选项(Simulation Setting-TRAN对话框)说明:

(1)Run to Time栏 本暂态分析的终止时间。

(2)Star saving data after栏:由0秒起到本设置之前的计算数据均不予记录。

(3)Maximum step size栏:设置各记录点间的时间间隔。

步骤二:存档

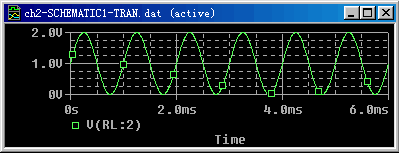

步骤三:启动PSpice进行仿真并观察输出波形图

1、放置电压探针 在Capture窗口内选PSpice\Marker\Valage level或单击工具栏的钮,出现一个信号探针的符号,将其防入电路图中。这样可以省去输入纵轴变量这一步,即“选择Trace\Add Trace...或快捷图钮或键盘上的[Insrt]钮”

2、执行PSpice\Run菜单命令或单击按钮,出现下面的PSpice窗口

 软件下载:Orcad/PSpice 9.1 Student Version
