图2 DC Sweep设置

即设置主扫描变量为电压源Vi,由-110V开始扫描直到10V，每隔0.01V记录一点。

3、设置完毕后，选择[确定]按钮退出Simulation Setting-dc窗口。

步骤二：存档并启动PSpice执行仿真

1、用File\Save功能选项或工具栏的钮或快捷键[Ctrl+S]存档一次。

2、执行PSpice\Run菜单命令或单击按钮，启动PSpice程序执行仿。屏幕上自动打开Probe窗口。

步骤三：使用Probe观察仿真结果

1、在刚打开的Probe窗口空图，先调整X轴变量Vi为-110-10V。可以直接在X轴位置双击鼠标左键或是用Plot\Axis Settings对话框，选择X Axis页，选取User Defined选项，然后输入上下范围值-110-10V。

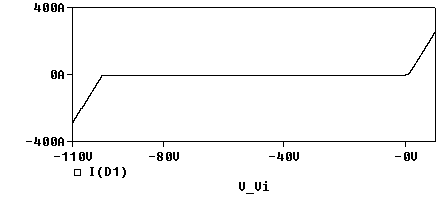

2、现在选择Trace\Add Trace...或快捷图钮或键盘上的[Insrt]钮。打开如下图的Add Traces对话框，现在请在Add Traces在对话框左Simulation Output Variables栏内的“I（D1）”处单击鼠标左键，现在窗口下的Trace Expression栏处应该出项“I（D1）”字样。用鼠标选“OK”钮退出Add Traces窗口。这时的PSpice窗口的输出波形区出项如图3所示一条曲线，由图可以看到二极管V-I特性曲线的大致情况。

图3 二极管V-I特性曲线

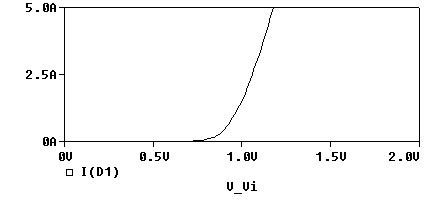

3、现在调整横轴与纵轴坐标以便观察门坎电压值。请选Prot\Axis Settings...功能选项或直接X轴坐标刻度上双击左键来打开Axis Settings对话框。请把X Axis页内Data Rangs栏下的User Defined值设为0-2V，请把Y Axis页内Data Rangs栏下的User Defined值设为0-5A。现在Probe窗口如图4所示，可见门坎电压约为0.75V。

图4 二极管门坎电压

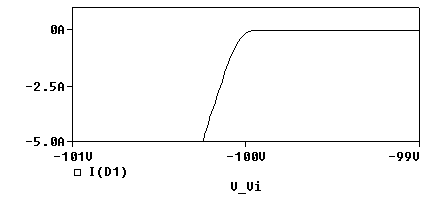

4、再如上面的操作将X轴坐标刻度值设为-101V到-99V，将纵轴坐标调整为-5V到1A，现在Probe窗口如图5所示，可见其雪崩电压约为100V。

图5 二极管雪崩电压
